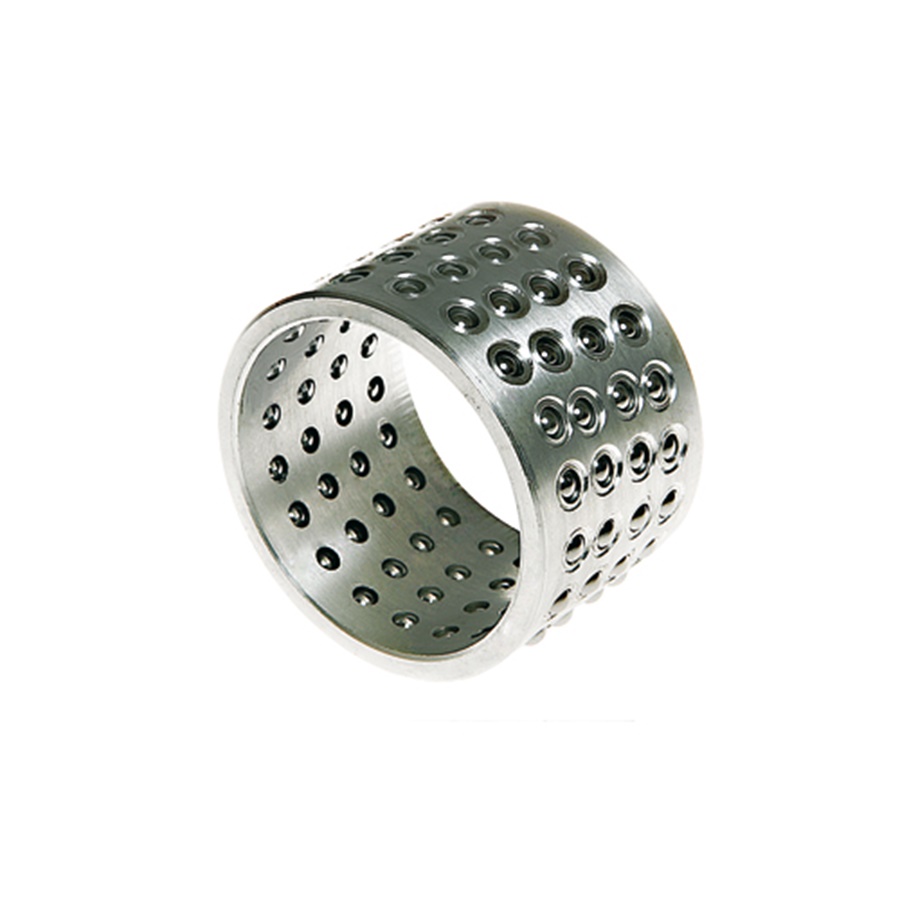

Gabbie a sfera, disposte ad assi obliqui per garantire la massima precisione e una maggiore durata delle guide.
Strutture

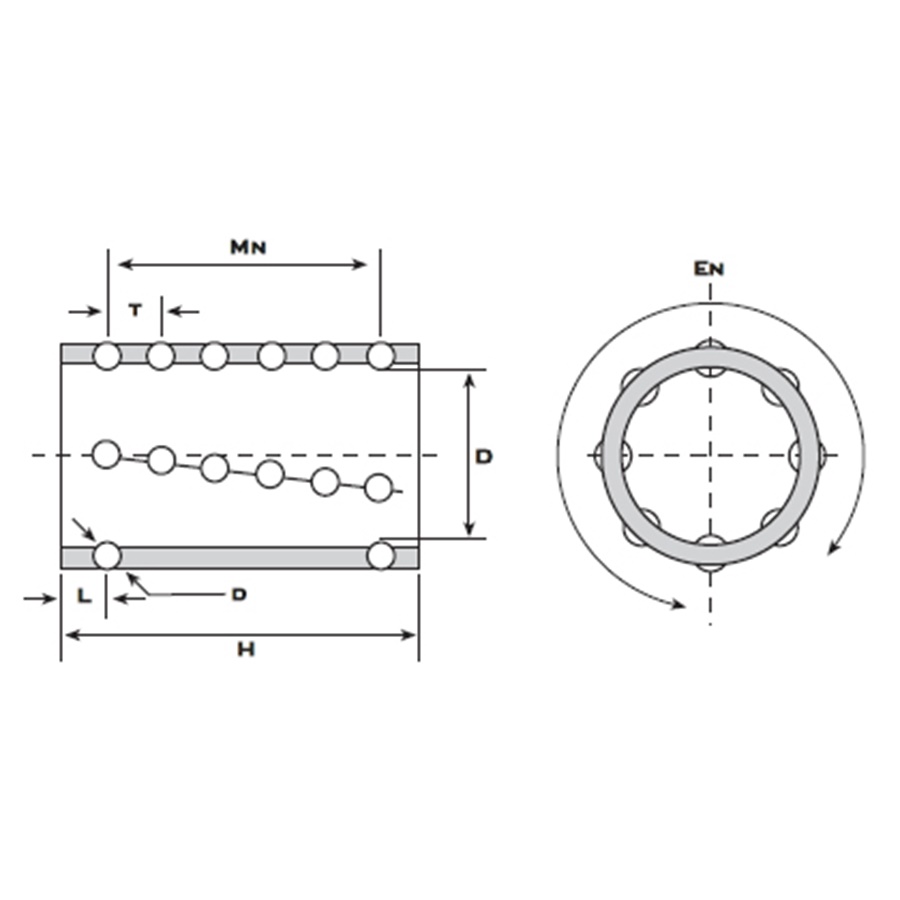

Le gabbie a sfera sono realizzate in ottone, alluminio o plastica (POM), con sfere disposte secondo determinanti angoli ed intervalli.
Tipologie di materiale
Ottone + sfere d'acciaio Alluminio + sfere d'acciaio Plastica (POM) + sfere d'acciaio.
Caratteristiche
Basso attrito. Lunga durata. Maggiore precisione di movimento. Movimentazione sia verticale che orizzontale. Stessi vantaggi dei
cuscinetti a rullini: Alta velocità di lavoro.
Applicazioni
Sono usate in:
- Macchine punzonatrici
- Presse
- Macchina ad alta precisione e con movimenti lineari e rotatori
- Colonne guida per stampi
- Macchine per lavorazione del legno
- Macchine tessili con alberi flottanti
- Alberi con movimenti assiali, radiali combinati
- Movimenti a secco, senza lubrificanti, in macchine chimico farmaceutiche
- Movimento gruppi di lenti su strumenti ottici
- Microgabbie per strumenti di misura
Per l'utilizzo delle gabbie a sfera si consiglia la combinazione con:
Bussole di guida
Materiale richiesto: GCr15
Durezza: HRC 62-66
Alberi
Materiale richiesto: GCr15
Durezza: HRC 62-66
Tolleranza consigliata: h5
