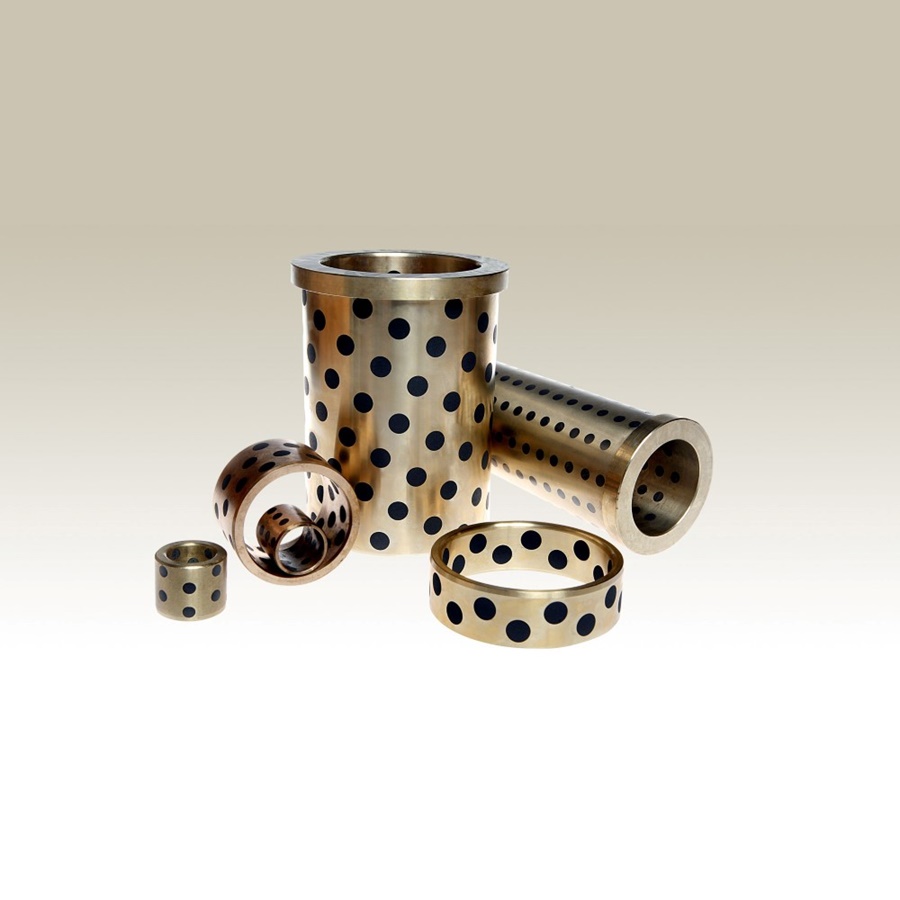

Boccole autolubrificanti BZ con inserti in grafite

SERIE 500

Boccole autolubrificanti BZ con inserti in grafite

DETTAGLI PRODOTTO

Tipo: I NOSTRI PRODOTTI
Categoria: Boccole e Cuscinetti

Cuscinetti a strisciamento con con autolubrificante in grafite

Carichi elevati. Basse velocità. Alta resistenza termica. Possibilità di esecuzione in svariate sagome.

Tolleranza standard boccole cilindriche: foto F7/ Ø est. m6
Tolleranza standard boccole flangiate: foto E7/ Ø est. r6

CARATTERISTICHE

COMPOSIZIONE	500 SP CuZn25AI5Mn4Fe3	500 AB CuAI10Ni5Fe4	500 B CuSn5Zn5Pb5	500F 100v G6
Densità Kg/dm	7,9	7,7	8,7	7,3
Durezza brinell	210	150	70	180
Carico statico max N/mm	100	70	70	70
PV max N/mm²xM/S	2	1,5	1,5	1
Velocità max m/min	30	15	10	20
Temperatura max °C	300	400	400	400
Carico di rottura N/mm	750	550	220	250
Coefficiente d'attrito	0,05-0,20	0,05-0,20	0,05-0,20	0,05-0,20

	500 SP	500 AB	500 B	500 F
Carico max ammissibile (N/mm²)
Senza lubrificazione	100	75	70	120
Lubrificazione periodica	100	75	70	120
Lubrificazione costante	120	75	80	120
Velocità max ammissibile (M/min)
Senza lubrificazione	20	15	25	15
Lubrificazione periodica	40	25	150	100
Lubrificazione costante	60	30	250	200
PV max ammissibile (N/mm²xM/sec)
Senza lubrificazione	1,6	1,2	1	0,5
Lubrificazione periodica	2,5	2	1,6	0,8
Lubrificazione costante	3	2,4	2	1
Temperatura (+ °C)
Senza lubrificazione	300	400	200	400
Lubrificazione periodica	250	300	150	200
Lubrificazione costante	250	300	150	200
Materiale	DIN 1709	DIN 17656	DIN 1705	FC250
